installation d'alain34

Message par alain34 le Mar 14 Avr 2009 - 21:39

bonsoir à tous, dans l'immédiat deux photos de l'ensemble, ci dessous la batterie, 2x100l au sol, deuxieme et troisiéme étage 2x150l compartimenté en 5, ensuite le bac d'ensemble de 1000l, ces finitions ne sont pas terminé, dessous la decant 150l avec son compartiment filtre à algue sur chatéomorpha 2/3 du volume de la décant, au sol 1x50l + 2x100l, mon caf étant trés bas tout se trouve dans mon garage aménagé en fishroom, voilà, à +
[img]http://i63.servimg.com/u/f63/12/13/37/69/instal11.jpg[img]


alain34
crevette
crevette

Age : 50 Masculin Scorpion Chèvre
Job/loisirs : électrotechnicien, aquariophilie
Département : 34
ville : BEZIERS
accro depuis : +25ans

inscrit le : 17/11/2008
messages : 43

+1 reçus : 17


http://[URL=http://img407.imageshack.us/my.php?image=tatayer.gif][IMG]http://img407.imageshack.us/img407/7291/tatayer.gif[/IMG][/URL]

Revenir en haut Aller en bas

Re: installation d'alain34

Message par pull43 le Mar 14 Avr 2009 - 21:59

waow bravo. oO
je ne sais plu coi dire j en ai pris plein les yeux. ton installation est magnifique.
bienvenue parmi nous
avatar
pull43
poisson clown
poisson clown

Age : 34 Masculin Cancer Cochon
Job/loisirs : electricien
Département : 43
ville : brives charensac
accro depuis : 5 ans

inscrit le : 13/03/2009
messages : 98

+1 reçus : 2

Bac : 230l
mis en eau : 16/05/2006
Type : mixte poissons coraux mou
Maintenance : berlinois
Décantation : non


Revenir en haut Aller en bas

Re: installation d'alain34

Message par Invité le Mar 14 Avr 2009 - 22:52

respect Quelle installation !!!! boss2
avatar
Invité
Invité


Revenir en haut Aller en bas

1000l pas prévu au programme

Message par alain34 le Mar 14 Avr 2009 - 23:15

une petite histoire concernant le bac d'ensemble de 1000l
son ancien propriétaire jean pierre, un ami actuellement, ma solicité suite à un probléme général de son bac,
probléme technique multiple à tout les niveaux, écumage éclairage brassage....., mauvaise conception du décor épaisseur du substrat de fond ...,
enfin rien de bien, aprés une reprise totale de l'ensemble avec automatisation de se qui pouvait l'être pour lui facilité la tache voilà le bac remi sur les rails à sa grande satisfaction
coraux poissons tout respiraient la santé puis un jour catastrophe
la vitre de fond du bac se casse de part en part sur la largeur pile poil au milieu de la longueur du bac
probléme de support et/ou pose enfin il y avait urgence,
le soir même le bac était reparé SANS LE VIDER, de la même maniere mais sous l'eau au milieu des poissons avec une colle spécifique qui séche sous l'eau, vraiment formidable,
tout le vivant du bac était sauvé mais la confiance concernant le support n'y était plus
il fallait voir l'origine du pb
son choix a été de remplacer l'ensemble par un 1500l
beaucoup de travail pour le demenagement et la remise en eau du nouveau bac
aucune perte à la grande joie de son propriétaire
et me voilà l'heureux héritié d'un 1000l à prix sacrifié, il a environ 5 mois maintenant
et rempli avec les coraux et les poissons de mon ancienne instal ci dessous un 200 et un 150l à bloc demarré il y avait 4 ans à partir de bouture
[img][/img]

alain34
crevette
crevette

Age : 50 Masculin Scorpion Chèvre
Job/loisirs : électrotechnicien, aquariophilie
Département : 34
ville : BEZIERS
accro depuis : +25ans

inscrit le : 17/11/2008
messages : 43

+1 reçus : 17


http://[URL=http://img407.imageshack.us/my.php?image=tatayer.gif][IMG]http://img407.imageshack.us/img407/7291/tatayer.gif[/IMG][/URL]

Revenir en haut Aller en bas

Re: installation d'alain34

Message par Invité le Mar 14 Avr 2009 - 23:16

tes poissons ont de la place!
bel aquarium et belle installation v
j'aimerais avoir un garage moi aussi bigsmile
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: installation d'alain34

Message par Invité le Mar 14 Avr 2009 - 23:28

vraiment très belle installation alain, impressionnant! v
avatar
Invité
Invité


Revenir en haut Aller en bas

un peu de technique

Message par alain34 le Mar 14 Avr 2009 - 23:36

[img][/img][img][/img]
un petit descriptif éclairage seulement 3x150w hqi 10000k made in garage
lampe que je recommande qualité prix imbatable je pense
platine séparée assemblé maison projecteur halogéme 1000w grand angle
support de lampe remplacé pour du RX7s 150w
un tube bleu osram 67 en 36w 1.20m rampe maison même principe que les rampes de la batterie
entre les projos mes appareils d'automatisation visible et au sec
sur le projo central un éclairage nocturne fait à partir d'une borne d'éclairage jardin solaire à la base
coté gauche le ventillateur trés silencieux bien plus que ceux d'ordis, il vient d'un four micro onde

alain34
crevette
crevette

Age : 50 Masculin Scorpion Chèvre
Job/loisirs : électrotechnicien, aquariophilie
Département : 34
ville : BEZIERS
accro depuis : +25ans

inscrit le : 17/11/2008
messages : 43

+1 reçus : 17


http://[URL=http://img407.imageshack.us/my.php?image=tatayer.gif][IMG]http://img407.imageshack.us/img407/7291/tatayer.gif[/IMG][/URL]

Revenir en haut Aller en bas

Re: installation d'alain34

Message par Invité le Mar 14 Avr 2009 - 23:43

Peut tu (sans rentrer dans les détails de fonctionnement) nous détailler ce qui est automatisé dans l'appareillage de ton bac?
avatar
Invité
Invité


Revenir en haut Aller en bas

suite

Message par alain34 le Mar 14 Avr 2009 - 23:55

la pompe de remonté au centre est une aquavie RENA 4000 tuyau de remonté en 32mm rigide sur une rampe horizontale à 3 sortie réparti sur la longueur
à gauche le filtre à algue alimenté par un repiquage sur la remonté débit 1à 2 fois son volume
éclairage lampe économique 10000k
dessus un stérilisateur indispensable lors d'un changement d'eau à l'eau de mer naturelle à cause du phyto qui a tendance à faire verdir l'eau
à droite l'écumeur , c'est le corp d'un ancien aquavie PS900 rabaissé de 5 cm dont le systéme de pompe a été entierement revu, supression de son venturi
utilisation d'une pompe RESUN SP3800 de 25w avec rotor modifié à picot maison venturie sur l'aspiration
résultat plus que satisfaisant
ensuite le RAH maison aussi, brassage du melange par MJ250, utilisation de chaux naturelle sans additif biensûr , pas d'hydroxide de calcium choix personnel, l'automatisation du brassage est assuré par l'osmolateur fait maison
détection trés précise il n'utilise pas de flotteur n'y de capteur optique
temporisé au manque d'eau et au retour d'eau un fort brassage ou une décant agitée ne perturbe pas son fonctionnement
pas des déclanchements intempestifs de la pompe de complement
[img][/img]
modification faite sur le même principe sur un seeclone que du bon
[img][/img]


Dernière édition par alain34 le Mer 15 Avr 2009 - 9:09, édité 1 fois

alain34
crevette
crevette

Age : 50 Masculin Scorpion Chèvre
Job/loisirs : électrotechnicien, aquariophilie
Département : 34
ville : BEZIERS
accro depuis : +25ans

inscrit le : 17/11/2008
messages : 43

+1 reçus : 17


http://[URL=http://img407.imageshack.us/my.php?image=tatayer.gif][IMG]http://img407.imageshack.us/img407/7291/tatayer.gif[/IMG][/URL]

Revenir en haut Aller en bas

suite

Message par alain34 le Mer 15 Avr 2009 - 0:04

la production d'eau osmosée est automatisé
en bleu la réserve de 200l, à droite une cuve de 1000l pour stocker l'eau de rejet
elle me sert pour le jardin le bassin etc....donc pas perdu
[img][/img]
ci dessous le boitier qui contient l'automatisme
avec le boitier électronique maison le filtre à eau avant l'electrovanne qui alimente en eau l'osmoseur
deux niveaux de surveillance, mise en marche au mini arrêt au maxi, reprise du cycle au mini et tout cela avec une détection toujours sans flotteur, pas d'usure pas de blocage que du bonheur
[img][/img]


Dernière édition par alain34 le Mer 15 Avr 2009 - 18:57, édité 2 fois

alain34
crevette
crevette

Age : 50 Masculin Scorpion Chèvre
Job/loisirs : électrotechnicien, aquariophilie
Département : 34
ville : BEZIERS
accro depuis : +25ans

inscrit le : 17/11/2008
messages : 43

+1 reçus : 17


http://[URL=http://img407.imageshack.us/my.php?image=tatayer.gif][IMG]http://img407.imageshack.us/img407/7291/tatayer.gif[/IMG][/URL]

Revenir en haut Aller en bas

suite

Message par alain34 le Mer 15 Avr 2009 - 0:08

la compensation de l'évaporation se fait par le module de droite, c'est l'osmolateur, la module de gauche c'est la sécurité anti debordement du bac
[img][/img]

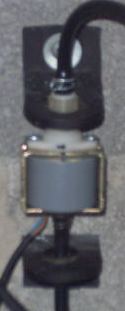

ci dessous une mini pompe trés performante à tous point de vu
elle me prend l'eau de la réserve situe à l'opposé de la maison et à l'exterieur, environ 15m
elle utilise du simple tuyau d'air 6/4mm et peut remonter l'eau sur 27m à la verticale
[img][/img]


Dernière édition par alain34 le Mer 15 Avr 2009 - 18:49, édité 2 fois

alain34
crevette
crevette

Age : 50 Masculin Scorpion Chèvre
Job/loisirs : électrotechnicien, aquariophilie
Département : 34
ville : BEZIERS
accro depuis : +25ans

inscrit le : 17/11/2008
messages : 43

+1 reçus : 17


http://[URL=http://img407.imageshack.us/my.php?image=tatayer.gif][IMG]http://img407.imageshack.us/img407/7291/tatayer.gif[/IMG][/URL]

Revenir en haut Aller en bas

Re: installation d'alain34

Message par Invité le Mer 15 Avr 2009 - 0:16

et bien en voilà une usine à gaz!! bravo on sent le bricoleur!

(Lorsque tu veux ajouter quelque chose à ton précédent message, utilises la fonction "edit" pour faire des rajouts ;) )
avatar
Invité
Invité


Revenir en haut Aller en bas

suite

Message par alain34 le Mer 15 Avr 2009 - 0:21

le bac posséde une seule descente pour la surverse avec une vanne pour régler la hauteur dans la colonne, en cas de pb débordement assuré donc j'ai un module de sécurité
en cas de niveau trop eau la pompe de remonter s'arrete
[img][/img]
le brassage est assuré par 4 pompes MJ modifié en stream avec le kit GS2
deux sous le decort en 6000l/h deux en surface en 9000l/h monté sur oscillateur maison
[img][/img]
l'ensemble des 4 pompes de brassage est sur un module de pause nourriture fait maison
un impulsion sur un bp les pompes de brassage s'arretent environ 10 mm le temps de donner à manger à tous le monde et de les laisser terminer, l'ensemble se remet en marche tout seul, donc pas d'oublie
[img][/img]


Dernière édition par alain34 le Mer 15 Avr 2009 - 19:00, édité 1 fois

alain34
crevette
crevette

Age : 50 Masculin Scorpion Chèvre
Job/loisirs : électrotechnicien, aquariophilie
Département : 34
ville : BEZIERS
accro depuis : +25ans

inscrit le : 17/11/2008
messages : 43

+1 reçus : 17


http://[URL=http://img407.imageshack.us/my.php?image=tatayer.gif][IMG]http://img407.imageshack.us/img407/7291/tatayer.gif[/IMG][/URL]

Revenir en haut Aller en bas

Re: installation d'alain34

Message par Chelmon le Mer 15 Avr 2009 - 10:06

Ouaaaaaaaaaaa un bac de follie +1 +1 respect boss boss2
L'installation est magnique, le volume fait réver. Félicitation hi

Chelmon
crevette
crevette

Age : 46 Masculin Vierge Cochon
Job/loisirs : aquariophilie récifale et course à pied
ville : saint-marcellin en forez
accro depuis : Environ 10 ans

inscrit le : 25/03/2009
messages : 45

+1 reçus : 3

Bac : 500l environ
mis en eau : Novembre 2004
Type : Récifal
Maintenance : Berlinois
Décantation : Environ 120l
